Corel Draw lekcje grafiki

CorelDraw toturial

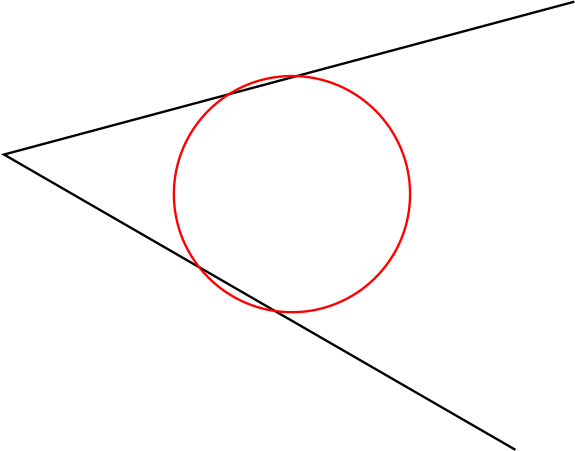

Gdy mamy narożnik, który nie jest prostokątny i chcemy dokładnie dopasować do niego koło, to okazuje się to nie takie proste. Gdy dopasowujemy przy jednym boku, to rozjeżdża się przy drugim. Nim wyrzucicie komputer przez okno, podam takie rozwiązanie. Po pierwsze wyznaczmy punkt styku na okręgu.

CorelDraw toturial

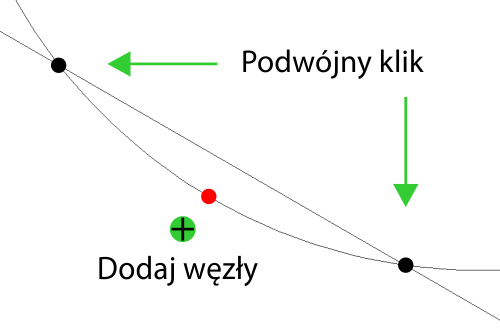

Zamieńmy okrąg "na krzywe" lekko nasuńmy go na ramię narożnika. W podglądzie szkieletowym strzałką do węzełków (Kształt) podwójny klik na miejscach przecięć. Powinno to dodać dwa węzełki, jeśli miedzy nimi był już jakiś węzełek, usuń go teraz. Zaznacz oba i na górze kliknij ikonkę Dodaj węzły (+ ) Dodawany węzeł jest zawsze na środku, więc mamy już jeden punk styczny wyznaczony. Analogicznie wyznaczamy punkt styczny na okręgu w drugim miejscu.

CorelDraw toturial

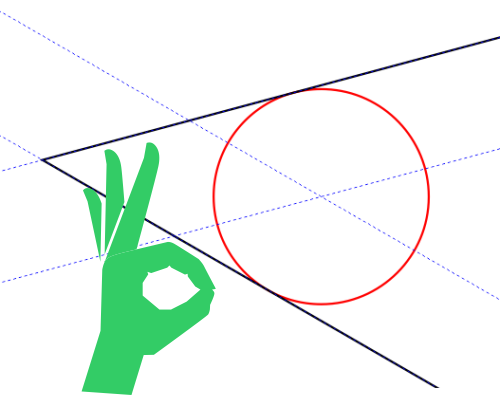

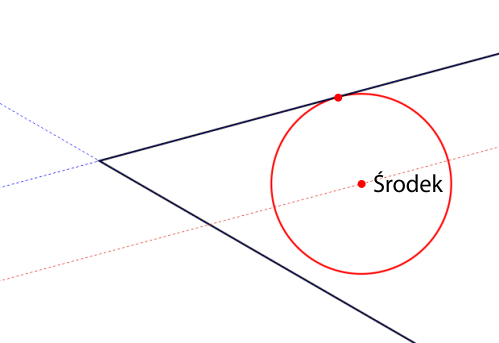

Włącz Przyciąganie do obiektów. Złap za jeden punkt styczny i przyciągnij go do odpowiedniego boku (nie patrz na razie czy pasuje d drugiego). Wyciągnij prowadnicę i ustaw na samym różku, kliknij w nią ponownie i przeciągnij punkt obrotu do różka, a teraz ja okręć aż będzie równoległa do boku. Teraz ją powiel i wyrównaj z drugim bokiem. Teraz przeciągnij prowadnicę, aż przejdzie przez środek okręgu (pokażę się etykietka Środek). Teraz zajmij się drugim punktem stycznym na okręgu, ustaw go na drugim boku i nie przejmuj się, ze się rozjedzie w pierwszym miejscu. Ustaw drugą prowadnicę przez środek okręgu. Złap teraz Wskaźnikiem za środek okręgu i ustaw w punkcie przecięcia prowadnic. I oto ustawione perfekcyjnie, bez suwania to w tą to w tamtą.

CorelDraw toturial

Tu jest okrąg, ale uda się z elipsą czy z innym owalem też.
