Jak w Corel Draw narysować linie falistą

ryba przykład do lekcji Corel Draw

Takich lini potrzebujemy czasem w naszych rysunkach i o tym bedzie ta lekcja Corela.

Jak w Corel Draw narysować falę? Najpierw zróbmy zygzakowatą, a robi się ją tak: rysuje prosty odcinek, narzędzie Kształt (do węzełków F10), zaznacz węzły i na Pasku właściwości kilka razy wciśnij + , zaznacz co drugi węzeł, podnieś je trochę w górę. Bosko mamy zygzak!

lekcja rysowania lini falistej w Corel Draw

W zygzaku zaznacz wszystkie węzły, na Pasku właściwości Przekształć w krzywą, na Pasku właściwości Węzeł gładki. I jest piękną falowana linia!

lekcja rysowania lini falistej w Corel Draw

To było proste, ale skomplikujmy sprawę, zygzaki i falista linia, ale idąca po łuku... ???

lekcja rysowania lini falistej w Corel Draw

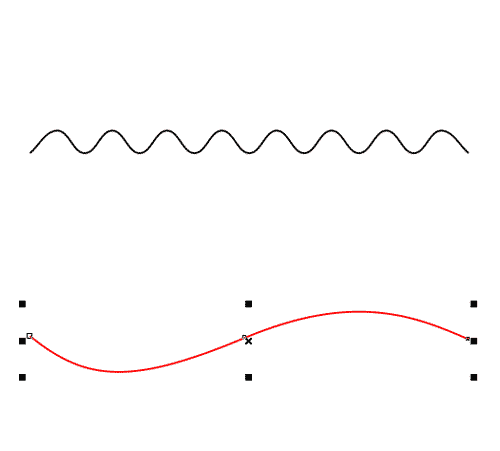

Spróbujmy 3 metod, każda prowadząca do celu, ale któraś będzie dla Ciebie najprostsza, a wystarczająca. Narysujmy linie wygiętą wzdłuż której kształt€w ma iść nasza falista linia.

lekcja rysowania lini falistej w Corel Draw

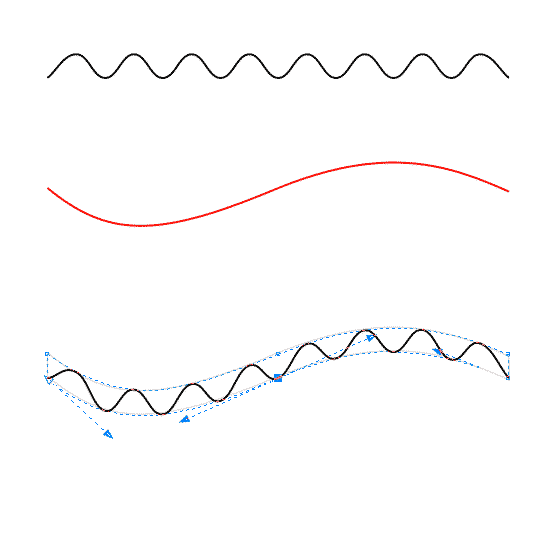

1. Metoda wykorzystująca narzędzie Obwiednia. Linię idąca po łuku powieliłem i przesunąłem kopię o wysokość fali, by wykorzystać to jako wzorzec. Następnie narzędziem Obwiednia (w trybie Nieograniczonym / Elastycznym) starałem dopasować do linii po łuku.

lekcja rysowania lini falistej w Corel Draw

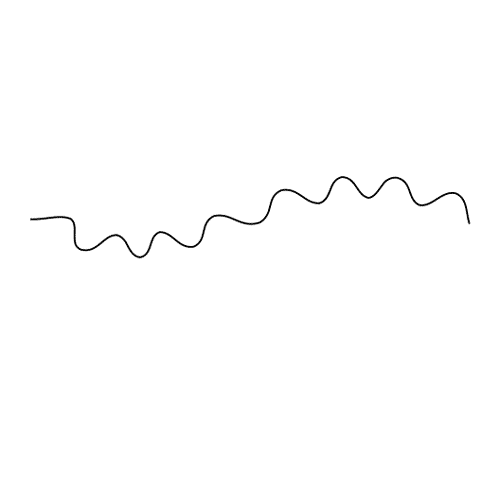

2. Metoda wykorzystująca pędzel. Stworzoną wcześniej linie falistą zapisałem jako Pędzel w Środkach artystycznych, zaznaczyłem linie po łuku, kliknąłem w Środkach artystycznych końcówkę pędzla z linia falista. I jest, no trochę musiałem w pasku właściwości skorygować grubość (ale to zaleta, bo mogę sobie ją zawsze zwiększać i zmniejszać. Ale tu troszkę fala się zniekształca.

lekcja rysowania lini falistej w Corel Draw

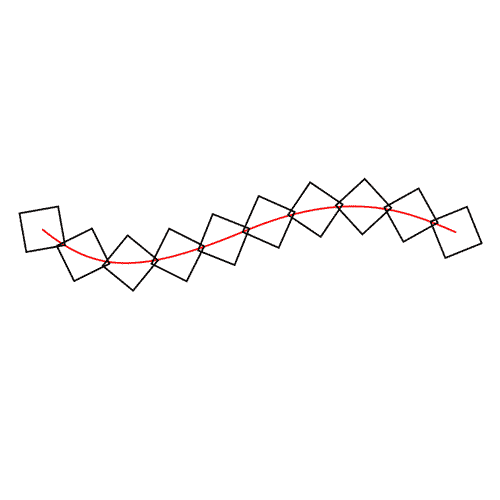

3. Metoda wykorzystująca Metamorfozę wzdłuż ścieżki. Biorę linię po łuku. Rysuję kwadrat, ustawiam by środek kwadratu był na końcu linii, a jeden z wierzchołków na linii. Używam narzędzia Metamorfoza.

lekcja rysowania lini falistej w Corel Draw

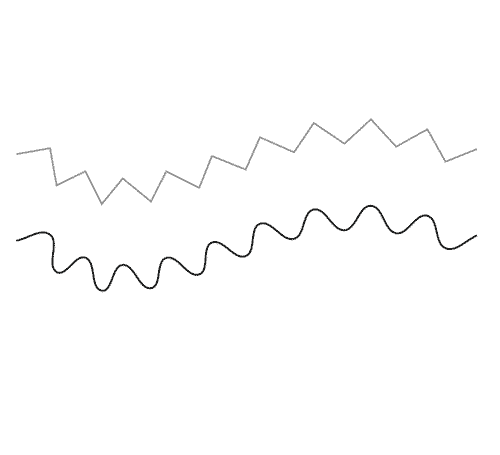

Na Pasku właściwości -> Właściwości ścieżki -> Nowa ścieżka, w Opcjach -> Obróć wszystkie obiekty. Mamy już jakiś zygzak, patrząc od góry, tylko jakoś za dużo tu elementów. Jak za dużo, to czasem metoda... dorysować więcej. Dorysowałem prostokąt i zrobiłem wewnątrz narzędziem Inteligentne wypełnienie. Usuwam wszystko poza Inteligentnym wypełnieniem, to rozłączam węzełkami i usuwam górę. I na koniec metodą z początku tej lekcji, węzełki w krzywe i gładkie.

lekcja rysowania lini falistej w Corel Draw
lekcja rysowania lini falistej w Corel Draw
lekcja rysowania lini falistej w Corel Draw
